SUGATSUNE スガツネ工業三次元調整機能付隠し丁番 HES3D-E160型 PAT ブラック 170-041-456 HES3D-E160BL | LAMP ランプ建築金物家具金物建具部品パーツ住宅金具金物蝶番丁番ヒンジ調整隠し丁番ドア扉内装部品交換 DIY シンプルおしゃれ

¥9623

(税込) 送料込み

商品の説明

※image photo

●掘込深さが浅く、扉や枠の掘込加工が簡単です。
●上下、左右、前後方向の微調整が可能な三次元調整機能付です。
●丁番は扉側と枠側に分割でき、扉を枠に仮止めする機能が付いているため、扉を簡単に吊り込みできます。
【付属品】
●十字穴付皿タッピンねじ5×25（ステンレス鋼）（8本/丁番1ヶ）
●六角棒スパナ呼び4
●掘込加工テンプレート
【オプション品】
●加工治具HES3D-E160-TMP（開発中）
【注意】
●ドアダンパー・クローザーを併用する場合は、ラプコンドアダンパーLDD-S型、ラプコンドアダンパーLDD-V型、ラプコンクローザーLDC-N2の中からお選びください。
●扉質量は、丁番とドアダンパー・クローザー両方の指定条件を満たす範囲で設定してください。
●使用するクローザーによっては、動きが悪くなったり、扉が閉まりきらなかったりする場合があります。事前にご確認ください。
●ストッパー付のクローザーを使用する場合、必ず戸当り（床付、壁付など）を併用してください。
戸当りはクローザーのストッパーより先に当たる位置で、扉の中心より戸先側に取り付けてください。

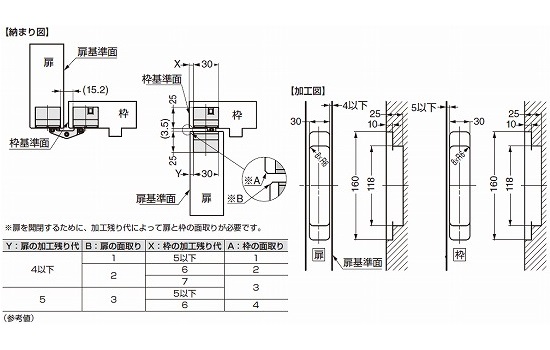

Y：扉の加工残り代B：扉の面取りX：枠の加工残り代A：枠の面取り
4以下：1：5以下：1
4以下：2：6：2
4以下：2：7：3
5：3：5以下：3
5：3：6：4
【材料】
(1)本体：亜鉛合金（ZDC）
(2)ベースフレーム：亜鉛合金（ZDC）
(3)アーム：アルミニウム合金
(4)回転軸：ステンレス鋼
(5)ねじカバー：ABS樹脂
【色】
ブラック
【仕上】
(1)本体：電着塗装/ブラック
?ベースフレーム：電着塗装/ブラック
?アーム：電着塗装/ブラック
?回転軸：素地
?ねじカバー：-
【サイズ】
扉幅：900以下
扉高さ：2400以下
扉厚：36以上
【開き角度】180度
【耐荷重N】539 /2ヶ
686 /3ヶ
【耐荷重kgf】55 /2ヶ
70 /3ヶ
【注文コード】170-041-456
【品番】HES3D-E160BL
製品内容は、部品としての品質範囲です。この部品を使用した最終製品の機能・性能・安全を保証するものではありません。
※画像はイメージです。
※パッケージ、仕様、品番などの変更が予告なく変更される場合が御座います。
